I metodi BIA (BioImpedence Analysis), a frequenza singola o multifrequenza (MFBIA) sono oggi diffusamente impiegati nel campo della nutrizione per la valutazione della composizione corporea in termini di contenuto d'acqua totale, contenuto d'acqua intra ed extracelluare, massa grassa, massa magra e altro.

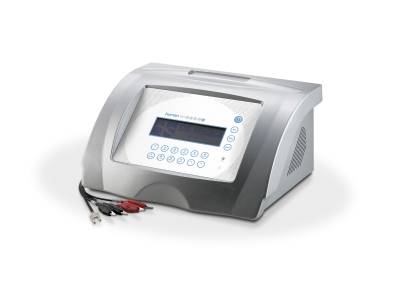

L'impedenzimetro Human Im Plus2 integra tutte le funzioni software e hardware necessarie per una completa analisi BIA multifrequenza (MFBIA) nella modalità Total Body (4 elettrodi) e segmentale ( 6 elettrodi):

• generazione del segnale di corrente
• acquisizione dei segnali di tensione
• calcolo delle impedenze
• applicazione delle formule di valutazione
• visualizzazione e memorizzazione dei risultati
• gestione dei pazienti e relativi dati.

Lo strumento è in grado di operare in modalità stand alone (dispone di un pannello operatore con display LCD grafico retroilluminato e tastiera a membrana) oppure controllato da Personal Computer mediante interfaccia seriale su fibra ottica e relativo protocollo di comunicazione.

La scheda elettronica, sviluppata in Astel, adotta le più recenti soluzioni in termini di generazione, acquisizione e trattamento dei segnali bioelettrici, tipicamente caratterizzati da un basso rapporto segnale rumore.

Tra le principali caratteristiche dello strumento segnaliamo:

• Progettazione conforme alle esigenze di marcatura CE per il settore elettromedicale.
• Sistema a microprocessore a 16bit con possibilità di aggiornamento in field del firmware di bordo mediante interfaccia seriale.
• Gestione e memorizzazione dei dati rilevanti del paziente ( nome, altezza, sesso, peso, data di nascita ed altro, fino a 10 pazienti) e dei parametri di funzionamento dello strumento.
• Gestione delle formule predittive di valutazione della composizione corporea (fino a 10 formule) e loro applicazione in funzione dei parametri del paziente (es: normale, atleta , obeso ecc.)
• Interfaccia operatore mediante display LCD grafico con retroilluminazione e tastiera 16 tasti.
• Sintesi digitale diretta del segnale di corrente sinusoidale applicato al paziente; questa tecnica garantisce assenza di distorsioni e derive nel tempo, quindi elevata stabilità e ripetitività della misura.
• Circuito di lettura delle tensioni sul paziente confacente a tutte le tecniche tipiche della strumentazione di misura professionale e cioè:
  • alta impedenza di ingresso, amplificatore differenziale integrato con ottima reiezione dei segnali di modo comune estesa a tutta la gamma di frequenze di misura;
  • conversione analogico-digitale diretta a 12 bit della forma d'onda in ingresso;
  • possibilità di rilevazione di anomalie sui segnali e sul collegamento degli elettrodi.
  • Circuiteria per l'abbattimento delle capacità parassite dei cavi sonda; l'accoppiamento capacitivo naturale tra i cavi sonda tende a deteriorare la bontà della misura per frequenze superiori ai 100Khz; la circuiteria impiegata minimizza l'effetto di tali capacità, non è necessario pertanto ricorrere ad algoritmi di compensazione numerica che normalmente sono efficaci solo per carichi corrispondenti al modello utilizzato.
• Modalità di misura : impedenza, angolo di fase , resistenza e reattanza, Total Body o segmentale su 12 frequenze, da 5 a 250Khz, selezionabili manualmente o mediante scansione automatica.
• Alimentazione a batteria interna ricaricabile al piombo. Procedura di autodiagnostica e impedenza campione di calibrazione interna.
• Linea di comunicazione seriale isolata su fibra ottica per il collegamento dello strumento al Personal Computer.
• Modalità di funzionamento in stand-by (basso consumo) e autospegnimento a tempo.
• Autonomia: 24 ore in funzionamento continuo.
• Range di misura: da 0 a 2000 ohm, da 5 a 250Khz
• Precisione misura impedenza, su carico 499 ohm : ±0,2 %
• Risoluzione misura impedenza: 1 ohm
• Precisione misura angolo di fase: ± 0,5 gradi
  (su carico resistenza capacità in parallelo, 499 ohm//1nF )
• Risoluzione misura angolo di fase: 0,1 gradi

A corredo di Human Im Plus 2 sono disponibili i seguenti accessori:

• Cavo sonde a 4 elettrodi per misure Total Body e 6 elettrodi per misure Segmentali
• Alimentatore carica-batteria
• Adattatore seriale fibra ottica-RS232C
• Adattatore seriale fibra ottica - USB
